CODEX H 2307 upínacie puzdro

CODEX H 2307 upínacie puzdro

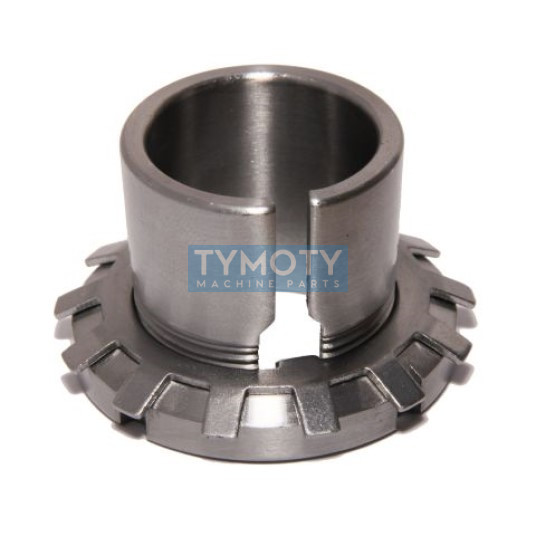

Upínacie puzdro CODEX H 2307 predstavuje presný strojársky komponent určený na upevnenie ložísk s kužeľovou dierou (kužeľ 1:12) na valcové plochy hriadeľov. Toto riešenie umožňuje spoľahlivú montáž ložísk na hladké hriadele bez nutnosti ich osadenia, čo zjednodušuje konštrukciu a znižuje náklady na obrábanie. Puzdro sa dodáva ako kompletná jednotka zabezpečujúca optimálny prenos radiálnych aj axiálnych síl.

Alternatívne označenie a identifikácia:

• H 2307 (štandardné označenie podľa DIN 5415)
• H2307
• Adapter sleeve CODEX H 2307
• PID: 395047
• Upínacie puzdro H 2307

Konstrukčné a materiálové vlastnosti:

• Materiálové prevedenie: Vysokokvalitná konštrukčná oceľ so zvýšenou medzou klzu na zabezpečenie stability spoja.
• Súprava dielov: Obsahuje teleso puzdra s axiálnym rezom, poistnú maticu (KM) a poistnú podložku (MB).
• Geometria: Vnútorná valcová diera pre hriadeľ a vonkajšia kužeľová plocha pre uloženie ložiska.
• Povrchová ochrana: Komponent je konzervovaný nízkoviskóznym olejom proti korózii počas skladovania a prepravy.

Oblasť použitia:

Puzdrá H 2307 sa primárne využívajú v priemyselných aplikáciách, ako sú pásové dopravníky, ventilačné jednotky, poľnohospodárske stroje a drevoobrábacie linky. Sú ideálne pre aplikácie, kde sa vyžaduje jednoduchá vymeniteľnosť ložiska a vysoká prevádzková spoľahlivosť.

Montáž a údržba:

Inštalácia sa vykonáva nasunutím puzdra na hriadeľ a následným dotiahnutím poistnej matice, čím dôjde k vymezeniu radiálnej vôle ložiska a jeho fixácii. Po dotiahnutí je nevyhnutné zaistiť maticu ohnutím jedného z jazýčkov poistnej podložky do zodpovedajúcej drážky v matici. Pri demontáži sa postupuje uvoľnením matice, čo umožní uvoľnenie zovretia ložiska.
