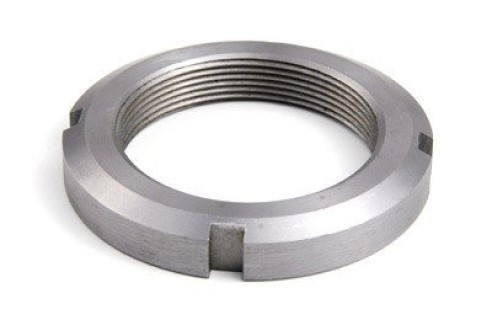

KM 15 MTM poistná matica

MTM KM 15 poistná matica

Poistná matica MTM KM 15 (podľa normy DIN 981) s metrickým jemným závitom je určená na presné axiálne zaistenie ložísk a ďalších mechanických súčiastok na hriadeli alebo na upínacom puzdre. Táto hriadeľová matica je vybavená štyrmi drážkami na vonkajšom obvode, ktoré slúžia na dotiahnutie pomocou hákového kľúča a na následné zaistenie polohy pomocou poistnej podložky MB.

Alternatívne označenie a identifikácia

• Typové označenie: KM 15, KM15
• Výrobcovia a ekvivalenty: MTM, ZVL, CX, L.KM 15
• PID: 396154
• Zápis závitu: M75x2

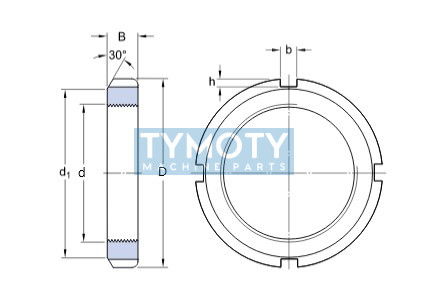

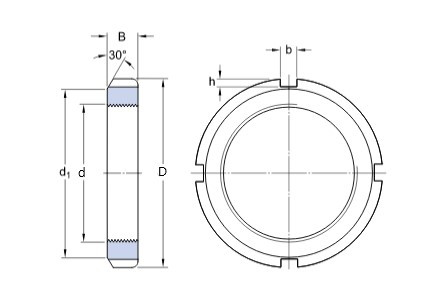

Geometria a konštrukcia

• Závit: Metrický jemný závit M75 s rozstupom 2 mm zaisťuje vysokú samosvornosť a jemné nastavenie axiálnej vôle.
• Drážky pre kľúč: Štyri radiálne drážky určené pre hákový kľúč a na fixáciu jazýčka poistnej podložky MB 15.
• Materiál: Vysokokvalitná oceľ so štandardnou povrchovou úpravou proti korózii (olejované).
• Dosedacia plocha: Presne opracovaná čelná plocha pre kolmosť k osi závitu.

Oblasť použitia

• Zaistenie ložísk na valcových čapoch hriadeľov.
• Montáž ložísk na upínacie puzdrá.
• Axiálna fixácia remeníc, ozubených kolies a spojok.
• Strojárstvo a údržba priemyselných prevodoviek.

Montáž a údržba

Na montáž matice KM 15 sa používa hákový kľúč príslušnej veľkosti (napr. HN 14-15). Na spoľahlivé zaistenie je potrebné pod maticu vložiť poistnú podložku MB 15. Po dotiahnutí matice na požadovaný moment sa jeden z vonkajších jazýčkov podložky ohne do najbližšej drážky na obvode matice, čím sa zabráni jej samovoľnému uvoľneniu.
