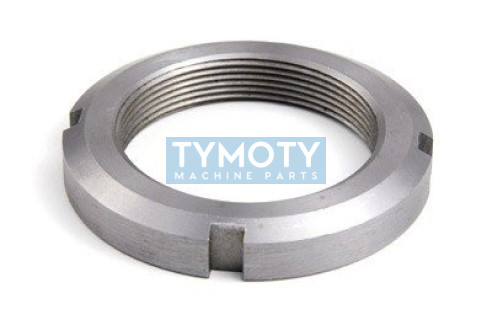

KM 27 MTM poistná matica

MTM KM 27 poistná matica

Poistná matica MTM KM 27, zodpovedajúca štandardu DIN 981, je presný mechanický prvok určený na axiálne zaistenie rotačných súčiastok, najmä valivých ložísk, na hriadeli. Matica je opatrená štyrmi rovnomerne rozmiestnenými drážkami na vonkajšom obvode na dotiahnutie pomocou segmentového kľúča a využíva metrický jemný závit na presné nastavenie axiálnej vôle alebo predpätia ložiskovej zostavy.

Alternatívne označenie a identifikácia:

• Typové označenie: KM 27, KM27
• PID: 396274
• Medzinárodný názov: Locknut KM 27
• Ekvivalenty: Matica KM 27 MTM, poistná matica KM 27

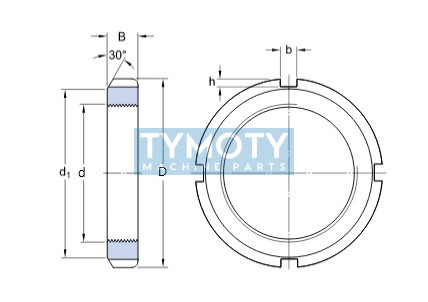

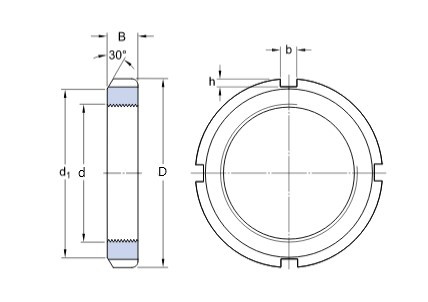

Geometria a konštrukcia

• Metrický závit: Jemné stúpanie 2 mm zabezpečuje vysokú samosvornosť a jemnú reguláciu dotiahnutia.
• Vonkajší priemer: Rozmer 175 mm poskytuje dostatočnú plochu na prenos krútiaceho momentu pri montáži.
• Zaisťovacie drážky: Štyri drážky so šírkou 14 mm a hĺbkou 6 mm určené pre hákový kľúč.
• Oporná plocha: Čelný priemer d1 160 mm pre presný kontakt s vnútorným krúžkom ložiska alebo poistnou podložkou.

Konštrukčné vlastnosti:

Matica je vyrobená z vysokopevnostnej ocele s presne frézovanými drážkami a sústruženým závitom. Je navrhnutá tak, aby odolávala vysokým mechanickým zaťaženiam a vibráciám v priemyselnom prostredí. Vďaka symetrickej konštrukcii je zabezpečená dynamická rovnováha pri otáčaní na hriadeli.

Montáž a údržba:

Na bezpečné zaistenie polohy sa matica KM 27 kombinuje s poistnou podložkou MB 27 (prípadne MB 27 A). Pri montáži sa jeden zo zubov podložky ohne do príslušnej drážky na obvode matice, čím sa zabráni samovoľnému uvoľneniu v dôsledku vibrácií alebo zmien smeru otáčania. Na dotiahnutie sa odporúča použiť zodpovedajúci hákový kľúč, aby nedošlo k deformácii drážok.

Oblasť použitia:

• Uloženie hriadeľov: Fixácia ložísk v prevodovkách a elektromotoroch.
• Strojárstvo: Zaistenie ozubených kolies a remeníc.
• Ťažký priemysel: Aplikácie s vysokými nárokmi na stabilitu spoja pri vibráciách.
