KYSIMEX H 222 upínacie puzdro

KYSIMEX H 222 upínacie puzdro

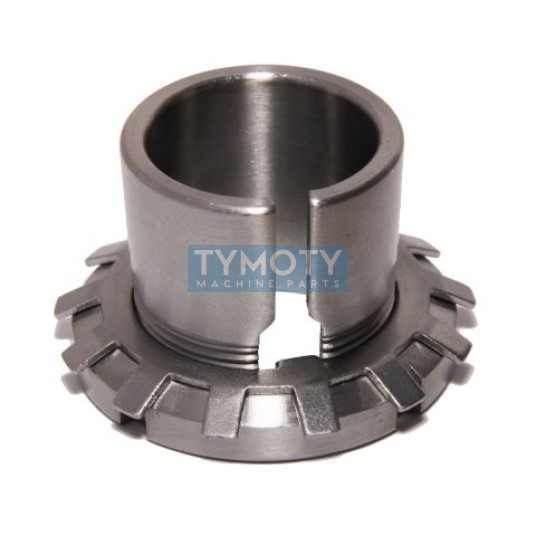

Upínacie puzdro KYSIMEX H 222 (tzv. adapter sleeve) je kľúčový spojovací prvok v priemyselnej technike určený na bezpečné a presné upevnenie ložísk s kužeľovou dierou na valcové hriadele. Táto zostava umožňuje jednoduchú montáž ložísk na hladké alebo osadené hriadele bez nutnosti ich presného opracovania na tesné tolerancie. Puzdro je vyrobené z vysoko kvalitnej ocele, čo zaisťuje dlhú životnosť a odolnosť proti deformáciám pri uťahovaní.

Alternatívne označenie a identifikácia:

• H 222
• ZVL H 222
• L.H 222
• PID: 395190
• Adapter sleeve H222

Geometria a konštrukcia:

• Profil vnútorného otvoru: Valcový (na nasadenie na hriadeľ s priemerom 100 mm).
• Profil vonkajšej plochy: Kužeľový (štandardná kužeľovitosť 1:12 na usadenie ložiska).
• Zloženie zostavy: Telo puzdra s pozdĺžnym zárezom, hriadeľová matica KM a poistná podložka MB.
• Materiálové vyhotovenie: Konštrukčná oceľ so zvýšenou pevnosťou.

Technická špecifikácia:

Oblasť použitia:

Puzdrá H 222 nachádzajú uplatnenie v širokom spektre priemyselných odvetví, najmä v dopravníkových systémoch, poľnohospodárskej technike, papierenských strojoch a ťažkom strojárstve. Sú ideálne pre aplikácie vyžadujúce jednoduchú údržbu a možnosť rýchlej výmeny ložiska priamo na prevádzkovej pozícii.

Montáž a údržba:

Pri inštalácii je potrebné dbať na správne vymedzenie radiálnej vôle ložiska pomocou uťahovania matice KM. Poistná podložka MB musí byť po dotiahnutí riadne zaistená v drážke matice aj puzdra, aby sa predišlo samovoľnému uvoľneniu vplyvom vibrácií alebo dynamického zaťaženia. Pred montážou odporúčame jemne naolejovať styčné plochy na uľahčenie axiálneho posunu.
