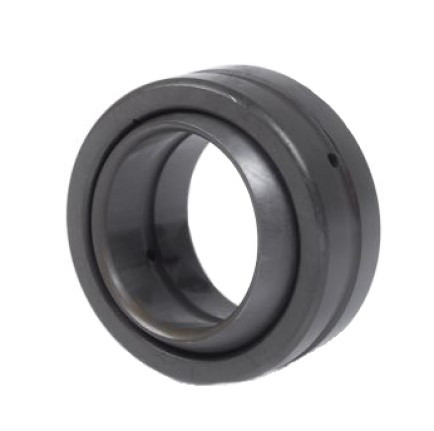

MTM GE 16ES kĺbové ložisko oceľ/oceľ

MTM GE 16ES klbové ložisko oceľ/oceľ

Radiálne klbové ložisko GE 16ES je konštrukčný prvok určený na prenos vysokých radiálnych síl pri pomalých kyvných a naklápacích pohyboch. Ide o ložisko typu oceľ/oceľ (klzná plocha), ktoré vyžaduje pravidelnú údržbu pomocou mazania. Konštrukcia je navrhnutá pre aplikácie s vysokým statickým zaťažením alebo rázovými silami.

Alternatívne označenie a identifikácia:

• PID: 391121
• GE 16ES, GE16ES, GE 16 ES
• L.GE016ES
• GE 16ES CX
• GE 16-E, GE 16-DO

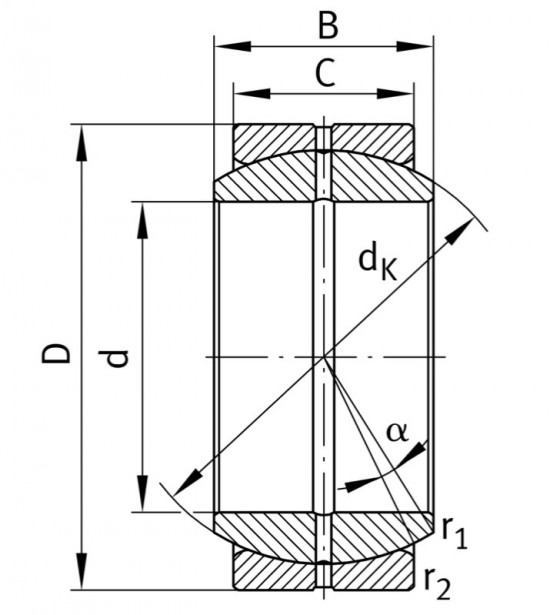

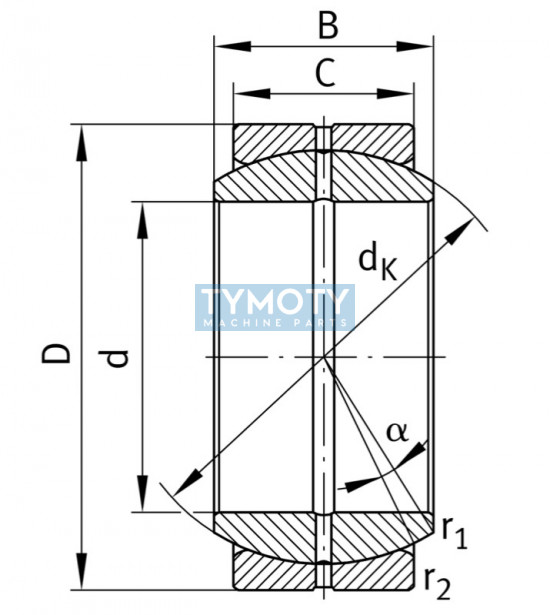

Konštrukcia a materiálové vyhotovenie

• Klzná dvojica: Oceľ/oceľ zabezpečujúca maximálnu tuhosť a vysokú únosnosť pri rázovom namáhaní.
• Vonkajší krúžok: Axiálne delený krúžok uľahčujúci montáž a zabezpečenie správneho predpätia.
• Mazací systém: Vyhotovenie ES obsahuje mazacie drážky a otvory vo vonkajšom aj vnútornom krúžku na efektívnu distribúciu maziva.
• Tesnenie: Otvorené vyhotovenie bez prídavného tesnenia, vhodné pre zakrytované uzly.

Konštrukčné vlastnosti

Ložisko GE 16ES sa vyznačuje vysokou odolnosťou proti opotrebovaniu pri správnom mazacom režime. Geometria vnútorného a vonkajšieho krúžku umožňuje naklápanie, ktoré kompenzuje nesúososť hriadeľa voči telesu. Vďaka absencii tesnenia vykazuje ložisko minimálny trecí odpor v širokom teplotnom spektre od -50 °C do +150 °C.

Oblasť použitia / Príklady aplikácií

• Koncovky hydraulických a pneumatických valcov.
• Mechanizmy riadenia ťažkej techniky.
• Závesy náprav poľnohospodárskych a stavebných strojov.
• Čapy priemyselných ramien a klbových spojov.

Montáž a údržba

Vzhľadom na materiálové párovanie oceľ/oceľ je nevyhnutné ložisko GE 16ES pravidelne domazávať vhodným plastickým mazivom s prísadami pre vysoké tlaky (EP). Pri montáži je potrebné dbať na správnu orientáciu deliacej škáry vonkajšieho krúžku, ktorá by mala byť umiestnená kolmo na smer hlavného zaťaženia, aby bola zabezpečená maximálna životnosť komponentu.
