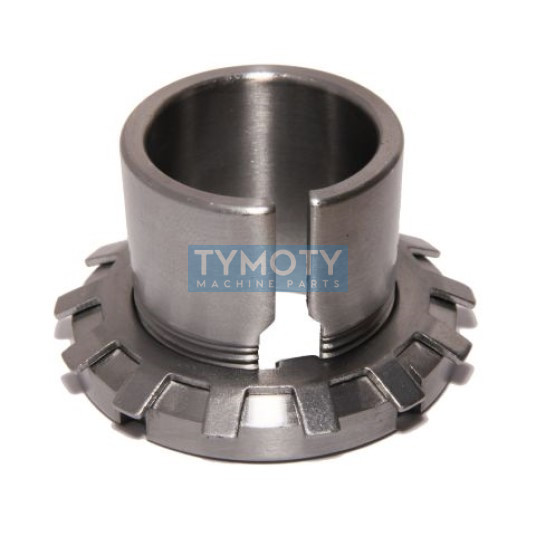

MTM H 2317 upínacie puzdro

Oceľová upínacia objímka MTM H 2317 na montáž ložísk s kužeľovou dierou na hriadele s priemerom 75 mm. Kompletná sada s maticou a podložkou, celková dĺžka 82 mm, vonkajší priemer matice 110 mm.

Výrobca:: CX
Kód materiálu:: 395147
Katalógové číslo:: L.H 2317 MTM
Množstvo skladom: 2 ks
Skladom u dodávateľa: 20 ks - do 14 pracovných dní
Minimálne objednateľné množstvo:: 1 ks

Skladem Keď objednáte do 9:00 hodín, tovar doručíme 13. 10. 2026

Cena s DPH 15,890 €

Cena bez DPH 13,132 €

Porovnať

Množstvo od	Cena bez DPH/ks	Cena s DPH/ks	Celkom s DPH
1 ks	13,132 €	15,890 €	15,89 €

Popis produktu

MTM H 2317 upínacia objímka

MTM H 2317 je štandardizovaná oceľová upínacia objímka (adapter sleeve) určená na spoľahlivú montáž ložísk s kužeľovou dierou (kužeľ 1:12) na valcové plochy hriadeľov. Tento konštrukčný prvok umožňuje fixáciu ložiska v ľubovoľnej polohe na hriadeli bez nutnosti osadenia, čo zjednodušuje návrh aj výrobu hriadeľových zostáv.

Alternatívne označenie a identifikácia:

H 2317 CX
L.H 2317
H2317
PID: 395147

Konštrukčné vlastnosti a zloženie:

Materiálové vyhotovenie: Vyrobené z vysoko kvalitnej ocele s vysokou medzou klzu na zabezpečenie pevného zovretia.
Kompletácia: Zostava sa skladá z rozrezanej objímky, poistnej matice KM a poistnej podložky MB.
Profil diery: Vnútorná diera je valcová na priame nasunutie na hriadeľ, vonkajší povrch je kužeľový na dosadnutie ložiska.
Vhodnosť: Kompatibilná s adaptérmi série CX a štandardnými ložiskami s kužeľovou dierou K.

Parametr	Hodnota
Vnútorný priemer pre hriadeľ (d)	75 mm
Vonkajší priemer matice (D / d3)	110 mm
Celková šírka (B / B1)	82 mm
Značenie	H 2317
Výrobca	MTM
Materiál	Oceľ
Typ závitu	M 85x2
Profil diery	Valcová

Technická špecifikácia:

Objímka je navrhnutá pre hriadele s menovitým priemerom 75 mm. Vonkajší priemer poistnej matice (110 mm) určuje potrebný priestor pre montážne nástroje (háčikový kľúč). Celková šírka 82 mm zahŕňa presah objímky aj šírku matice v dotiahnutom stave. Systém využíva mechanický samosvorný princíp pri axiálnom posuve ložiska po kuželi objímky.

Montáž a údržba:

Pri montáži je kľúčové kontrolovať radiálnu vôľu ložiska počas uťahovania matice. Po dosiahnutí požadovanej tesnosti sa matica zaistí ohnutím zuba poistnej podložky MB do drážky v matici KM. Pre správnu funkciu musí byť hriadeľ v tolerancii h9 alebo lepšej a povrch musí byť čistý a hladký.

Spôsoby balenia

Názov	Množstvo	Skladom
ks	1	2

Tento produkt je dostupný aj v Českej republike: tymoty.cz

Parametre

Materiál	oceľ
Priemer d (mm)	75
Priemer D (mm)	110
Profil diery	válcová
Šírka B (mm)	82
Typ	upínacie puzdro
Značenie	H 2317
Značka výrobcu	MTM
