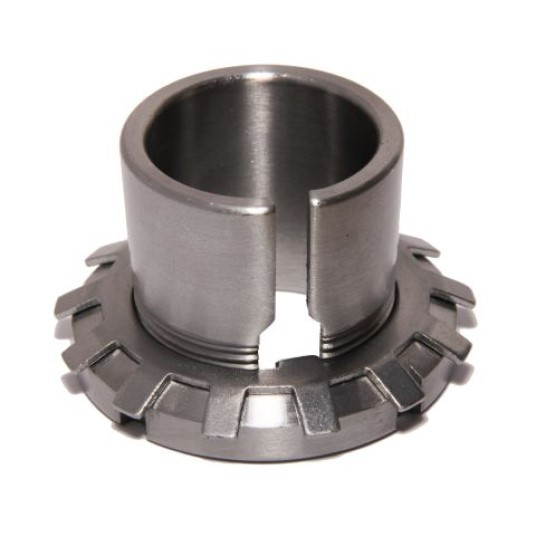

MTM H 2322 upínacie puzdro

Kompletné oceľové upínacie puzdro MTM H 2322 pre hriadele s priemerom 100 mm, vybavené maticou KM a podložkou MB. Určené na montáž ložísk s kužeľovou dierou na valcové hriadele s celkovou šírkou 105 mm.

Výrobca:: CX
Kód materiálu:: 395198
Katalógové číslo:: L.H 2322 MTM
Množstvo skladom: 4 ks
Skladom u dodávateľa: 6 ks - do 14 pracovných dní
Minimálne objednateľné množstvo:: 1 ks

Skladem Keď objednáte do 9:00 hodín, tovar doručíme 20. 8. 2026

Cena s DPH 30,935 €

Cena bez DPH 25,566 €

Porovnať

Množstvo od	Cena bez DPH/ks	Cena s DPH/ks	Celkom s DPH
1 ks	25,566 €	30,935 €	30,94 €

Popis produktu

MTM H 2322 upínacie puzdro

Upínacie puzdro MTM H 2322 je vysoko presný strojový prvok určený na upevnenie ložísk s kužeľovou dierou na valcové plochy hriadeľov. Táto montážna sada umožňuje spoľahlivé axiálne aj radiálne zaistenie ložiska bez nutnosti opracovania hriadeľa na presné tolerancie. Puzdro sa štandardne dodáva ako kompletná jednotka zabezpečujúca optimálny prenos krútiaceho momentu a elimináciu vôlí v uložení.

Alternatívne označenie a identifikácia:

H 2322
H 2322 CX
L.H 2322 MTM
PID: 395198
Adapter sleeve H2322

Konstrukčné prvky a materiálové vyhotovenie:

Materiál: Kvalitná konštrukčná oceľ so zvýšenou pevnosťou v ťahu a odolnosťou proti otlačeniu.
Geometria: Vnútorná diera je valcová, vonkajší povrch disponuje štandardizovanou kužeľovitosťou 1:12.
Kompletácia: Súčasťou dodávky je rozrezané puzdro, hriadeľová matica (KM) a poistná podložka (MB).
Povrchová úprava: Konzervované proti korózii technickým olejom.

Parametr	Hodnota
Priemer diery (d)	100 mm
Vonkajší priemer matice (D)	145 mm
Celková šírka (B)	105 mm
Typ závitu	M110x2
Profil diery	Valcová
Kužeľovitosť	1:12
Materiál	Oceľ
Výrobca	MTM

Hlavné výhody a funkčná charakteristika:

Jednoduchá montáž: Umožňuje upnutie ložiska v ľubovoľnej polohe na hladkom hriadeli.
Vysoká variabilita: Vhodné pre široké spektrum naklápacích guľkových a valčekových ložísk radu 23.
Bezpečné zaistenie: Poistná podložka MB zabraňuje samovoľnému uvoľneniu matice počas prevádzky a vibrácií.

Oblasť použitia / Príklady aplikácií:

Upínacie puzdrá H 2322 sa využívajú v priemyselných prevodovkách, systémoch pásových dopravníkov, poľnohospodárskych strojoch a ventilátorových jednotkách, kde sa vyžaduje rýchla výmena ložísk a vysoká prevádzková spoľahlivosť na dlhých hriadeľoch.

Spôsoby balenia

Názov	Množstvo	Skladom
ks	1	4

Tento produkt je dostupný aj v Českej republike: tymoty.cz

Parametre

Materiál	oceľ
Priemer d (mm)	100
Priemer D (mm)	145
Profil diery	válcová
Šírka B (mm)	105
Typ	upínacie puzdro
Značenie	H 2322
Značka výrobcu	MTM
