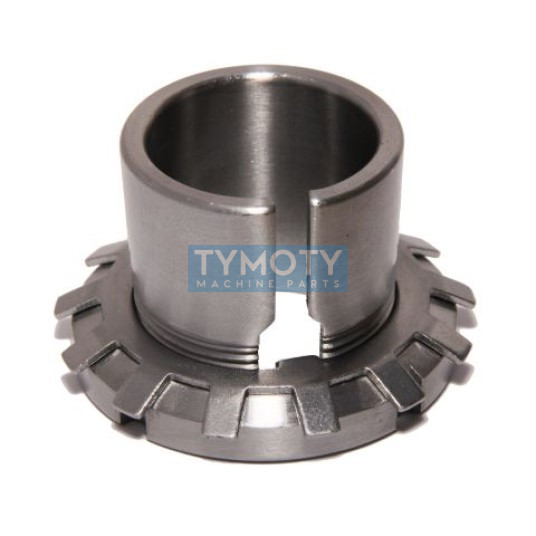

MTM H 2328 upínacie puzdro

Oceľové upínacie puzdro MTM H 2328 pre hriadele s priemerom 125 mm. Kompletná sada s maticou a podložkou na montáž ložísk s kužeľovou dierou.

Výrobca:: CX
Kód materiálu:: 395224
Katalógové číslo:: L.H 2328 MTM
Množstvo skladom: 1 ks
Minimálne objednateľné množstvo:: 1 ks

Skladem Tovar doručíme 19. 8. 2026

Cena s DPH 92,318 €

Cena bez DPH 76,296 €

Porovnať

Množstvo od	Cena bez DPH/ks	Cena s DPH/ks	Celkom s DPH
1 ks	76,296 €	92,318 €	92,32 €

Popis produktu

MTM H 2328 upínacie puzdro

Upínacie puzdro MTM H 2328 je precízna strojárska súčiastka určená na fixáciu ložísk s kužeľovou dierou na valcové hriadele. Tento konštrukčný prvok umožňuje jednoduchú montáž a demontáž ložísk bez nutnosti osadenia na hriadeli. Puzdro sa dodáva ako kompletná upevňovacia sada, ktorá zabezpečuje bezpečné a tuhé spojenie ložiska s hriadeľom prostredníctvom mechanického stiahnutia.

Alternatívne označenie a identifikácia:

Typové označenie: H 2328
Ekvivalenty: H 2328 CX, Adapter sleeve H2328
Produktové ID (PID): 395224
Alternatívny zápis: H2328

Konštrukčné prvky

Materiálové vyhotovenie: Vysokokvalitná konštrukčná oceľ so zvýšenou odolnosťou proti mechanickému namáhaniu.
Profil vnútornej diery: Valcová diera určená pre hladké alebo stupňovité hriadele.
Vonkajšia geometria: Kužeľový povrch s pomerom kužeľovitosti 1:12 pre presné usadenie ložiska.
Súčasti sady: Teleso rozrezaného puzdra, hriadeľová poistná matica (KM) a poistná podložka (MB) s vnútorným jazýčkom.

Parametr	Hodnota
Priemer hriadeľa (d)	125 mm
Vonkajší priemer matice (D)	180 mm
Celková šírka puzdra (B)	131 mm
Materiál	Oceľ
Typ diery	Valcová
Výrobca	MTM
Kužeľovitosť	1:12

Technická špecifikácia

Puzdro H 2328 je navrhnuté pre vysoké radiálne aj axiálne zaťaženie. Vďaka robustnej konštrukcii a presným toleranciám zabezpečuje minimálne hádzanie a stabilitu v uložení. Šírka puzdra 131 mm poskytuje dostatočnú styčnú plochu na rozloženie tlaku na hriadeľ, čím sa eliminuje riziko preklzu pri prevádzkových otáčkach.

Montáž a údržba

Montáž sa vykonáva nasunutím puzdra na hriadeľ a následným nalisovaním ložiska na kužeľový povrch puzdra. Na dotiahnutie sa používa hriadeľová matica, ktorá sa po nastavení požadovanej radiálnej vôle ložiska zaistí ohnutím jazýčka poistnej podložky do drážky matice. Odporúča sa pravidelná kontrola dotiahnutia v aplikáciách s vysokými vibráciami.

Oblasť použitia

Upínacie puzdrá tejto rady sa typicky používajú v ťažkom strojárstve, dopravníkových systémoch, poľnohospodárskej technike a priemyselných prevodovkách. Sú ideálnym riešením pre aplikácie vyžadujúce jednoduchú výmenu ložísk priamo na pracovisku bez špeciálneho vybavenia na nahrievanie.

Spôsoby balenia

Názov	Množstvo	Skladom
ks	1	1

Tento produkt je dostupný aj v Českej republike: tymoty.cz

Parametre

Materiál	oceľ
Priemer d (mm)	125
Priemer D (mm)	180
Profil diery	válcová
Šírka B (mm)	131
Typ	upínacie puzdro
Značenie	H 2328
Značka výrobcu	MTM
