MTM H 308 upínacie puzdro

MTM H 308 upínacie puzdro

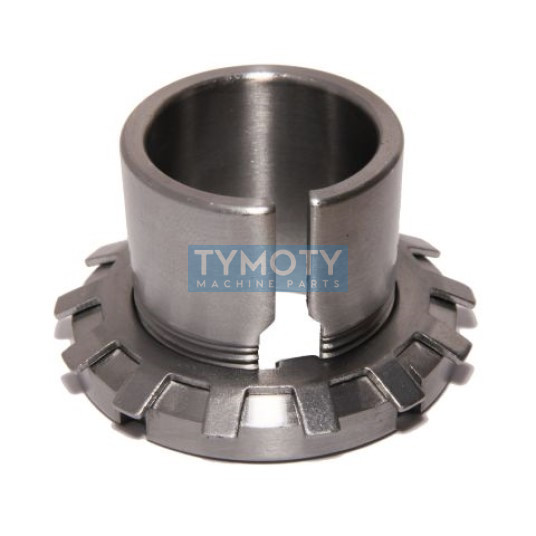

MTM H 308 je kompletná upínacia zostava určená na upevnenie ložísk s kužeľovou dierou na valcové hriadele. Táto komponenta umožňuje presné a stabilné axiálne zaistenie ložiska bez potreby dodatočného osadenia hriadeľa. Zostava sa skladá z rozrezaného oceľového puzdra s vonkajšou kužeľovou plochou (v pomere 1:12), poistnej matice KM a poistnej podložky MB, ktorá zaisťuje maticu proti samovoľnému uvoľneniu.

Alternatívne označenie a identifikácia:

• Typové označenie: H 308, H308
• Ekvivalenty: Puzdro H 308 CX, L.H 308
• Technické označenie: Adapter sleeve H 308
• Identifikačné číslo (PID): 395054

Geometria a konštrukcia

• Materiálové vyhotovenie: Vysokokvalitná konštrukčná oceľ so zvýšenou odolnosťou proti mechanickému opotrebovaniu.
• Profil diery: Valcový vnútorný priemer na montáž na hriadeľ s menovitým rozmerom 35 mm.
• Vonkajší povrch: Kužeľový so sklonom 1:12 pre ložiská zodpovedajúcich radov (napr. 1209K, 2209K, 22208K).
• Zaisťovací mechanizmus: Metrický závit s jemným stúpaním na presné nastavenie radiálnej vôle ložiska.

Konštrukčné vlastnosti

Puzdro je navrhnuté na jednoduchú montáž a demontáž aj v horšie prístupných miestach stroja. Vďaka rozrezanej konštrukcii dochádza pri uťahovaní poistnej matice k rovnomernému zovretiu hriadeľa, čo eliminuje vznik vibrácií a zabezpečuje vysokú súososť rotujúcich častí. Použitá oceľ zaručuje dlhú životnosť aj pri vysokom dynamickom zaťažení.

Oblasť použitia

Upínacie puzdrá MTM H 308 nachádzajú uplatnenie v širokom spektre priemyselných odvetví, najmä v všeobecnom strojárstve, dopravníkových systémoch a poľnohospodárskej technike. Sú ideálnym riešením na uloženie ventilátorov, remeníc a vodiacich kladiek na hladkých hriadeľoch, kde sa kladie dôraz na mechanickú stabilitu a presnosť.
