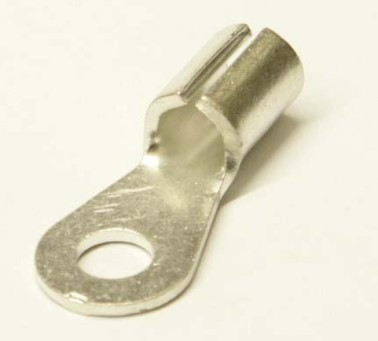

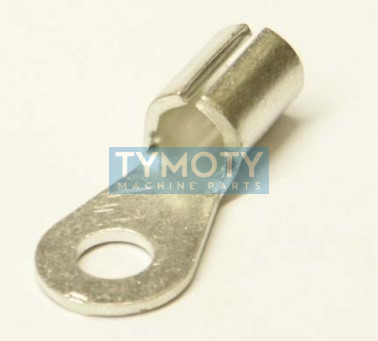

Oko káblové 10,0x50 7600-10/10 DIN46234

Oko káblové 10,0x50 DIN46234

Neizolované lisovacie káblové oko zodpovedajúce norme DIN 46234 je určené na vytváranie vysoko spoľahlivých a mechanicky odolných elektrických spojov. Je vyrobené z elektrolytickej medi s povrchovou úpravou galvanickým pocínovaním, čo zabezpečuje vynikajúcu elektrickú vodivosť a ochranu proti oxidácii. Konštrukcia bez izolačného goliera umožňuje použitie v aplikáciách s vyššími teplotami okolia a v priestoroch, kde je izolácia riešená dodatočne (napr. zmršťovacou bužírkou).

Alternatívne označenie a identifikácia:

• PID: 415899
• Typové označenie: 7600-10/10
• Obchodné označenie: AE-OKO 10/50
• Norma: DIN 46234 (vydanie pre neizolované káblové koncovky)
• Ekvivalent: Oko káblové 10mm² M10

Konštrukčné prvky a materiál

• Materiál tela: Vysoko vodivá elektrolytická meď (Cu-ETP).
• Povrchová úprava: Galvanické pocínovanie na minimalizáciu prechodového odporu.
• Geometria: Očková koncovka s lisovacou dutinkou na zavedenie odizolovaného medeného vodiča.
• Teplotná odolnosť: Vhodné na aplikácie s vyšším tepelným zaťažením vďaka absencii plastovej izolácie.

Technická špecifikácia

Norma DIN 46234 definuje požiadavky na káblové oká pre lisované elektrické spoje bez izolačného goliera. Výrobok je navrhnutý na nalisovanie na medené vodiče (trieda 2, 5 a 6) a následné skrutkové pripojenie k prípojniciam alebo svorkám. Presná geometria lisovacej dutinky zabezpečuje po správnom nalisovaní homogénny spoj s vysokou pevnosťou v ťahu.

Pokyny na aplikáciu a montáž

Na inštaláciu je potrebné použiť zodpovedajúce lisovacie náradie (krimpovacie kliešte) určené pre neizolované káblové oká daného prierezu. Vodič musí byť odizolovaný v dĺžke zodpovedajúcej hĺbke lisovacej dutinky. Po nalisovaní sa oko upevňuje pod hlavu skrutky alebo maticu zodpovedajúcej veľkosti (M10). Odporúča sa kontrola dotiahnutia spoja podľa predpísaných momentov pre daný typ skrutkového spoja.
