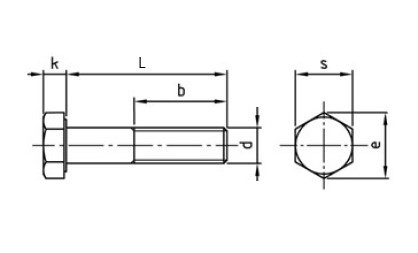

Skrutka šesťhranná čiastočný závit DIN 931 M8x50-10.9 pozink

Šesťhranná skrutka s čiastočným závitom DIN 931 M8x50-10.9 pozinkovaná

Vysokopevnostná oceľová skrutka so šesťhrannou hlavou a čiastočným metrickým závitom, vyrábaná podľa normy DIN 931 (ekvivalent ISO 4014). Tento spojovací prvok je určený pre mechanicky namáhané spoje vyžadujúce vysokú pevnosť v ťahu (trieda 10.9) a presné vedenie vďaka hladkej drieku. Povrchová úprava galvanickým zinkovaním zabezpečuje základnú antikoróznu ochranu v suchom prostredí.

Alternatívne označenie a identifikácia:

• PID: 813474
• Normy: DIN 931, ISO 4014, ČSN 021101, EN 24014
• Označenie podľa ČSN: ČSN 021101.75
• Typové kódy: S-08/050 6H 10ZB, ISO 4014 10.9 M 8 x 50 zinc plated A2F

Konštrukčné prvky a geometria

• Hladký drieok: Časť drieku bez závitu umožňuje lepší prenos šmykového zaťaženia a presnejšie lícovanie v otvoroch.
• Metrický závit: Štandardný stúpanie závitu 1,25 mm zodpovedajúce bežným maticiam a závitovým otvorom.
• Vysokopevnostná oceľ: Trieda pevnosti 10.9 zaručuje minimálnu medzu pevnosti v ťahu 1000 MPa a medzu klzu 900 MPa.
• Povrchová úprava: Biely galvanický zinok (A2F) s procesom vypaľovania (baked) na minimalizáciu rizika vodíkovej krehkosti pri vysokopevnostných oceliach.

Konštrukčné vlastnosti:

Konštrukcia skrutky s čiastočným závitom je navrhnutá tak, aby hladká časť drieku prechádzala deliacu rovinu spoja. To zabraňuje namáhaniu závitu na strih a zvyšuje tuhosť a životnosť spoja pri dynamickom zaťažení. Geometria hlavy zodpovedá štandardným uťahovacím nástrojom (kľúč veľ. 13).

Oblasť použitia / Príklady aplikácií:

Skrutka je vhodná pre náročné strojárske konštrukcie, automobilový priemysel a výrobu ťažkých oceľových konštrukcií. Typicky sa využíva v miestach, kde je vyžadovaná vysoká svorná sila a kde dochádza k radiálnemu namáhaniu skrutky, ktoré by mohlo poškodiť závit, ak by bol po celej dĺžke drieku.

Montáž a údržba:

Pri montáži skrutiek triedy 10.9 je nutné dodržať predpísané uťahovacie momenty pre danú dimenziu, aby nedošlo k prekročeniu medze klzu materiálu. Odporúča sa použitie s maticami zodpovedajúcej pevnostnej triedy (trieda 10 alebo 12). Vzhľadom na proces zinkovania je nutné kontrolovať kompatibilitu s chemickými zaisteniami závitov.
