ZKL GE 50 ES kĺbové ložisko oceľ/oceľ

ZKL GE 50 ES kĺbové ložisko oceľ/oceľ

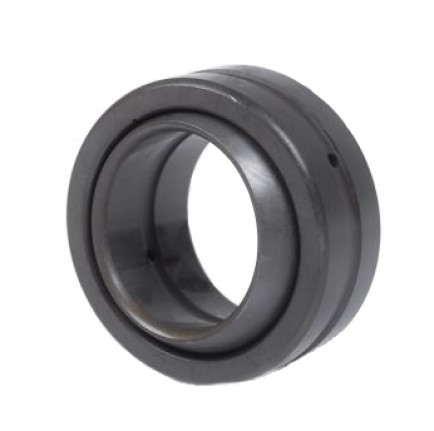

Radiálne kĺbové ložisko GE 50 ES od renomovaného českého výrobcu ZKL je vysoko odolná technická súčiastka navrhnutá na prenos veľkých radiálnych síl. Konštrukcia ložiska je založená na klznej dvojici oceľ/oceľ, čo umožňuje spoľahlivú prevádzku v aplikáciách s vysokým dynamickým zaťažením a častými vibračnými cyklami. Toto ložisko vyžaduje pravidelné domazávanie mazacími drážkami, ktoré sú štandardne integrované do vnútorného aj vonkajšieho krúžku.

Alternatívne označenie a identifikácia:

• GE 50 ES (štandardné označenie)
• GE 50 E
• GE050ES ZKL
• L.GE050ES
• PID: 391350
• Kód náhrady: GE 50-ES

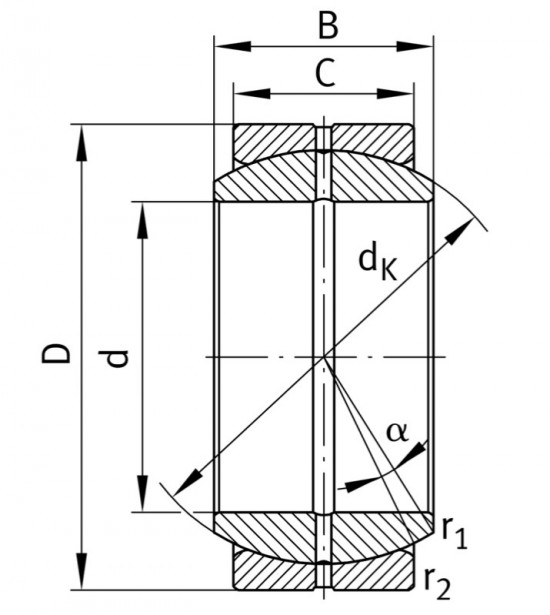

Geometria a konštrukcia

• Materiálové vyhotovenie: Oba krúžky sú vyrobené z vysoko kvalitnej ložiskovej ocele pre maximálnu pevnosť.
• Klzná plocha: Vyhotovenie oceľ na oceľi, optimalizované pre vysokú odolnosť proti opotrebovaniu pri vysokom mernom tlaku.
• Mazací systém: Vybavené otvormi a drážkami na prívod maziva do pracovnej zóny ložiska (prípona ES).
• Bez tesnenia: Otvorená konštrukcia bez integrovaného tesnenia pre minimálny trecí odpor v technických zostavách.
• Profil diery: Valcový otvor pre presné uloženie na hriadeľ.

Konštrukčné vlastnosti

Ložisko GE 50 ES sa vyznačuje vysokou tuhosťou a schopnosťou absorbovať rázové zaťaženie. Vďaka tepelnému spracovaniu oceľových krúžkov je zabezpečená stabilita parametrov aj v náročných teplotných podmienkach od -50 °C do +150 °C. Konštrukcia umožňuje vzájomné naklopenie krúžkov, čím eliminuje napätie spôsobené priehybom hriadeľa alebo nesúososťou uloženia.

Oblasť použitia / Príklady aplikácií

Tento typ ložiska nachádza uplatnenie predovšetkým v ťažkom strojárstve, hydraulických valcoch (v uložení ôk valcov), v automobilovom priemysle a poľnohospodárskej technike. Je ideálny na uloženie čapov v podvozkoch, kĺbových spojoch ramien a mechanizmov, ktoré vyžadujú spoľahlivý prenos síl pri oscilačných pohyboch.

Montáž a údržba

Vzhľadom na klznú dvojicu oceľ/oceľ je nevyhnutné ložisko GE 50 ES pravidelne premazávať vhodným plastickým mazivom s obsahom tuhých mazív (napr. MoS2), aby sa zabránilo zadretiu a minimalizovalo opotrebovanie. Pri montáži je potrebné dbať na správnu orientáciu mazacích otvorov vzhľadom na mazacie kanáliky v telese uloženia.
